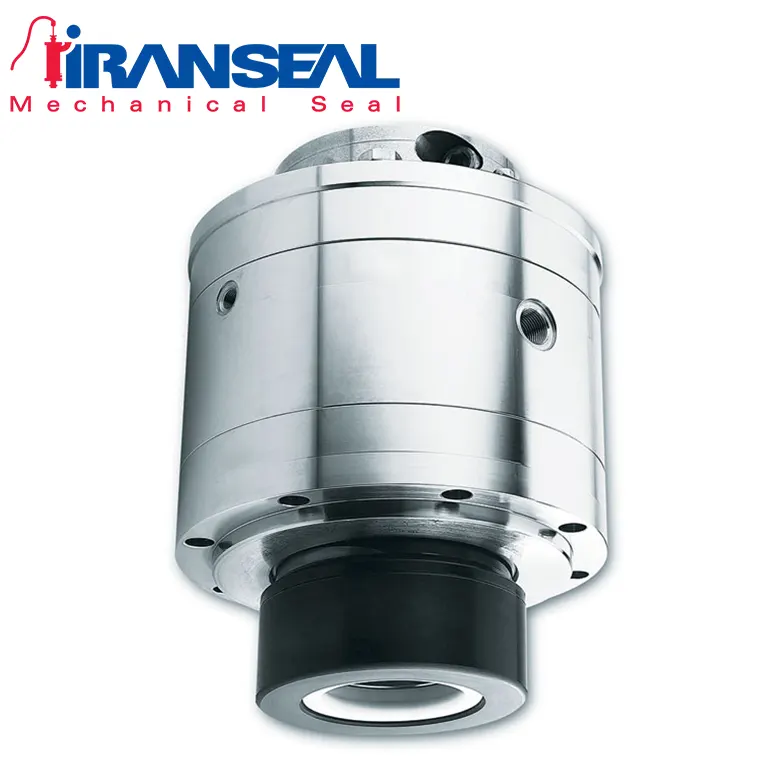

درباره مکانیکال سیل Iseal مدل IS5282
sdg همزن مدولار، با کارایی بالا و بهداشتی برای مخازن آلیاژی خاص
مکانیکال سیل Iseal مدل IS5282 از خانواده سیل شناور بهداشتی ۵۲۸۰ است. لطفاً ویژگی های کلی طراحی فنی و بهداشتی این خانواده را در توضیحات سیل مکانیکی مدل IS5280 بیابید. سیل IS5282 برای کاربرد در مخازن واکنش ساخته شده از آلیاژها یا فلزات خاص مانند Hastelloy® یا تیتانیوم ساخته شده است. از آنجایی که این مواد بسیار گران هستند، استفاده از آنها برای سخت افزار سیل تطبیقی به حداقل کاهش یافت. با توجه به ویژگی های طراحی خاص خانواده سیل IS5280، این امر می تواند با تقسیم فلنج به دو قسمت حاصل شود. قسمت بزرگتر شامل تمام اتصالات و اتصالات از استیل ضد زنگ ساخته شده است، در حالی که یک درج فلنج کوچکتر طراحی شده برای پوشش تمام سطوح فلنج مرطوب شده با محصول از فلز ویژه مربوطه ساخته شده است. تمام اجزا و ویژگی های دیگر مشابه سیل مدل IS5280 است.
امکانات
امکانات مکانیکال سیل Iseal مدل IS5282
- سیل کارتریج با فشار دوگانه برای ظروف استیل ضد زنگ با طراحی نشیمنگاه چرخان در داخل برای تمیز کردن بهینه.
- مفهوم طراحی مدولار با اجزای قابل تعویض
- عناصر سیل ثانویه مبتنی بر PTFE مربعی (PRP-Ring) قابلیت تمیز کردن را بهبود می بخشد و محدوده کاربرد شیمیایی و دما گسترده ای را تضمین می کند.
- طراحی نسخه استاندارد اقتباس شده از DIN 28138 با در نظر گرفتن معیارهای طراحی بهداشتی واجد شرایط (QHD).
- مواد مرطوب شده محصول مطابق با الزامات FDA برای تماس با غذا هستند.
- طرح های ویژه یا گزینه های مواد مانند پلیمرهای سازگار با کلاس VI USP در صورت درخواست در دسترس هستند.
is5280 در چهار نوع سیستم روانکاری موجود است:
-
- is5280 W – سیل مرطوب روغن کاری شده با مایع
- is5280 D – سیل تماسی با عملکرد خشک
- is5280 G – سیل بدون تماس روغن کاری شده با گاز
- is5280 GD – سطح داخلی بدون تماس بدون تماس با گاز روغن کاری شده، بیرونی خشک کارکرده
مناسب برای استفاده در مناطق انفجاری گواهی انطباق مطابق با دستورالعمل اروپا ۹۴/۹/EC (ATEX) Cat. 3، ۲ یا ۱ در صورت درخواست.
کاربردها
کاربردهای مکانیکال سیل Iseal مدل IS5282
- میکسر و همزن
- سایر تجهیزات چرخشی
مشخصات فنی
مشخصات فنی مکانیکال سیل Iseal مدل IS5280
- محدودیت های دما
- -۴۰ درجه فارنهایت تا ۳۹۲ درجه فارنهایت / -۴۰ درجه سانتیگراد تا ۲۰۰ درجه سانتیگراد (-۱۴۸ درجه فارنهایت / -۱۰۰ درجه سانتیگراد اصلاح شده)
- محدودیت های فشار : تا ۶ بار (گرم)
- محدودیت سرعت : ۴۰۰fpm/2m/s
- محدودیت های اندازه : ۴۰ تا ۲۲۰ میلی متر
دانلود کاتالوگ مکانیکال سیل Iseal مدل IS5282
نقشه فنی مکانیکال سیل Iseal مدل IS5282
