امکانات اب بند مکانیکی eMG13
- قابل استفاده برای شفت ها معمولی
- استفاده به صورت تکی و دوبل
- استفاده از پاتستیک الاستومر در داخل آب بند
- بالانس نمی باشد
- مستقل از جهت چرخش
- کاملا مطابق با نمونه MG13
- دارای قطر بیرونی کوچک تر که در پشت آن فنر قرار گرفته
- به دلیل استفاده از فنر می توان طول سیل را کم و زیاد کرد
- قابلیت تراز شدن با هر نوع شفتی
- محافظت از محور و جلوگیری از آسیب رسیدن به آن
- بدون پیچ خوردگی
- محافظت از کفه ها در موقع نصب
- حساس نبودن به انعطاف شفت
- مناسب برای کاربردهای استیل کم مصرف
- قابلیت اضافه شدن اجزاء به آب بند وجود دارد.
در ادامه به مزایا و معایب مکانیکال سیل بروگمن سری eMG13 می پردازیم.
رنج کارکرد
رنج کارکرد آب بند مکانیکی eMG13
- قابل نصب برو روی شفت های با قطر ۱۵ تا ۱۰۰ میلیمتر
- تحمل فشار ۱۸ بار
- استفاده در حرارت ۲۰- تا ۱۴۰+ در جه سانتیگراد
جنس مواد
جنس اجزاء آب بند مکانیکی eMG13
- جنس ظاهری :
Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B), Silicon carbide (eSiC-Q7, Q1)
- جنس قسمت پایینی:
Silicon carbide (eSic-Q7,Q1), Tungsten carbide (U3)
- جنس پلاستیل الاستومر:
NBR (P), EPDM (E), FKM (V), HNBR (X4)
- جنس قطعات فلزی بکار رفته:
CrNiMo steel (G), Hastelloy® (M)
استاندارد ها
گواهینامه آب بند مکانیکی eMG13
این محصول دارای گواهینامه های بین المللی زیر می باشد:
FDA
WRAS
UBA (KTW)
ACS
W270
کاربرد ها
کاربرد آب بند مکانیکی eMG13
- تامین آب شیرین
- مهندسی خدمات ساختمان
- فناوری فاضلاب
- فن آوری تغذیه
- تولید شکر
- صنعت خمیر و کاغذ
- صنعت نفت
- صنعت پتروشیمی
- صنایع شیمیایی
- آب ، فاضلاب ، دوغاب (حداکثر ۵٪ وزن)
- پالپ (حداکثر ۴٪ اترو)
- لاتکس
- لبنیات ، نوشیدنی ها
- دوغاب سولفید
- مواد شیمیایی
- روغنها
- پمپ های استاندارد شیمیایی
- پمپ های پیچ مارپیچ
- پمپ های سهام
- پمپ های گردشی
- پمپ های زیر آب
- پمپ های آب و فاضلاب
جدول اجزاء
جدول اجزاء آب بند مکانیکی eMG13
| Item | Description |
| ۱٫۱ | Seal face |
| ۱٫۲ | Bellows |
| ۱٫۳ | Set of springs |
| ۱٫۴ | PEEK-PTFE disk |
| ۲ | Seat (G6) |
| ۳ | O-Ring or cup rubber |

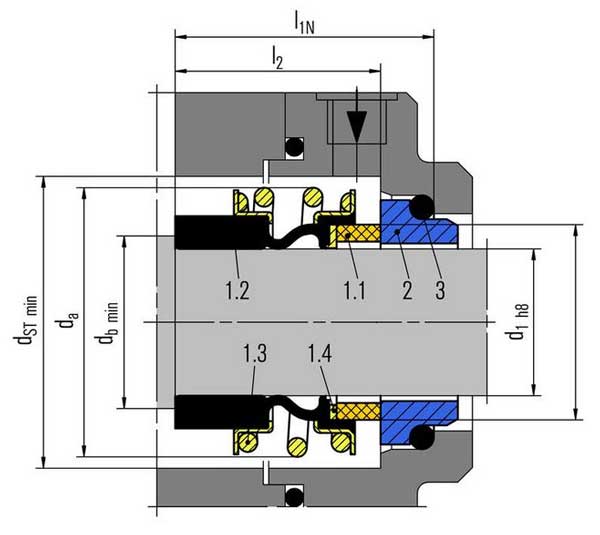

نقشه اجزاء

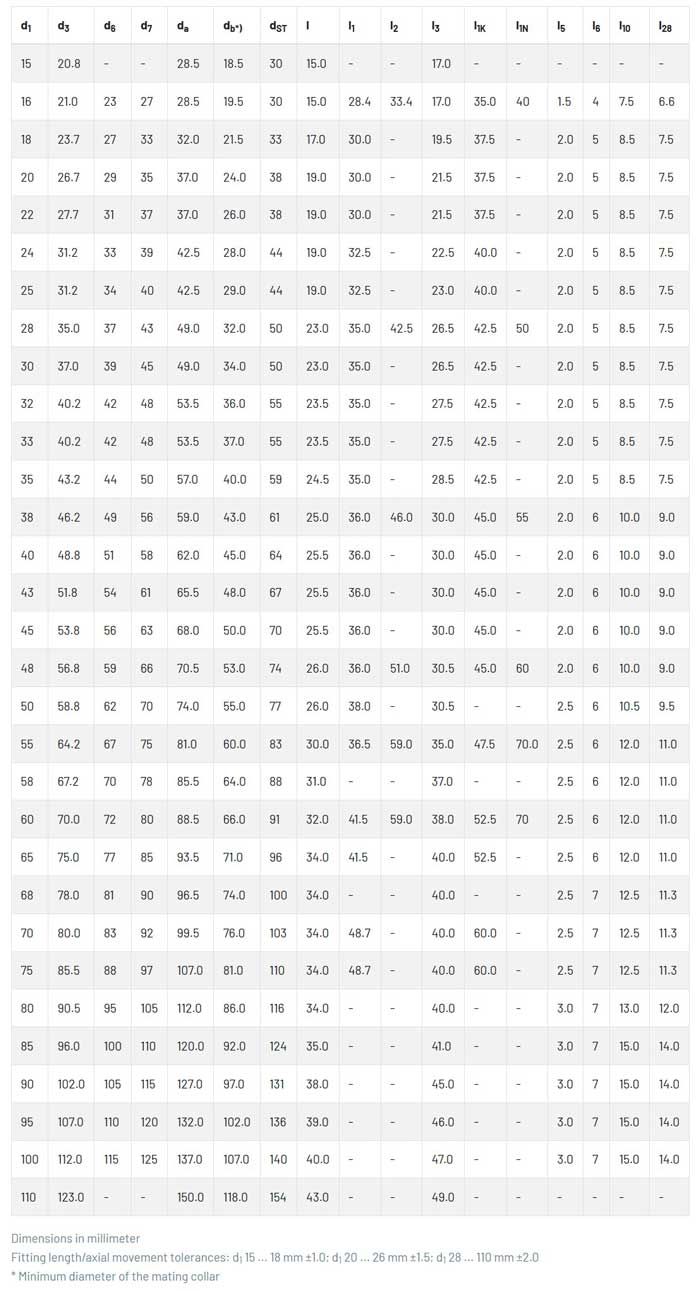

ابعاد و اندازه
