امکانات آب بند مکانیکی Type 4600 با سیستم غیر فعال کردن
از سیل های Type 4600 با سیستم غیر فعال کردن برای لوله هایی که در اعماق آب قرار دارند و محل عبور روغن می باشند استفاده می کنند. و فرق آنها با سیل های ۴۶۰۰ فقط در قسمت خاموش کن آن می باشد. به عبارتی می توان گفت این سری از محصولات بروگمن تنها دوست دار محیط زیست نمی باشند. آنها تمامی نیاز های فنی مربوط به آب بندی را با بالاترین فناوری براورده می کنند. از سری ویژگی های Type 4600
- طراحی ماژولار، نصب راحت، تعمیر و نگهداری کم، بدون نیاز به تنظیم
- آب بند مکانیکی Type 4600 عملا عاری از هرگونه نشت بودن و جلوی نشت روغن به داخل آب را نیز می گیرد و با نصب این محصول دیگر نیاز به هیچ گونه اقدامات خاصی نمی باشد.
- دارای سیستم خاموش کن
- روغنکاری شده
- احتمال نشت روغن به محیط وجود ندارد
- مصرف انرژی پایین
- در نصب اولیه از سیل های با جنس کربن استفاده نشود
رنج کارکرد
رنج کاری آب بند مکانیکی MBS100
- قطر شفت: d1 = 50 … ۳۲۰ میلی متر (۱٫۹۷ اینچ … ۱۲٫۶۰ اینچ)
- فشار: p = 2 … ۷ bar (29 … ۱۰۲ PSI)
- دما: t = -5 درجه سانتیگراد … ۴۰ درجه سانتیگراد (۲۳ درجه فارنهایت… ۱۰۴ درجه فارنهایت)
- محدوده سرعت: n = نمودار را ببینید
- حرکات مجاز شفت محوری: ± ۵ میلی متر،
- شعاعی: قطر شفت (d1) تا ۲۰۰ میلی متر: ± ۲ میلی متر، > 200 میلی متر: ۳ ± میلی متر
جنس قطعات
جنس قطعات آب بند مکانیکی MBS100
- Seal face: Carbon graphite antimony impregnated (A),
Carbon graphite resin impregnated (B) - Mating ring: Special cast CrNiMo steel (S) / 1.4462
- Collar, shut down seal: Nitrile-butadiene rubber (P)
- Springs: Hastelloy® C-4 (M) /1.4401
- Gasket: Burasil® (Y)
- Metal parts: 1.4571 / Bronze
کاربرد
کاربرد آب بند مکانیکی MBS100
- کشتی سازی
- آب دریا
- آب شیرین
جدول اجزاء
جدول اجزاء آب بند مکانیکی Type 4600 با قطع کن
| Item | Description |
| ۱ | Seal face |
| ۲ | Mating ring |
| ۳ | Collar |
| ۴ | Face housing |
| ۵ | Clamping ring |
| ۶ | Springs |
| ۷ | Housing |
| ۸ | Gasket |
| ۹ | Cover |
| ۱۰ | Back-up ring |
| ۱۱ | Shut down seal |
| ۱۲ | Flange |
نقشه اجزاء
نمودار فنی

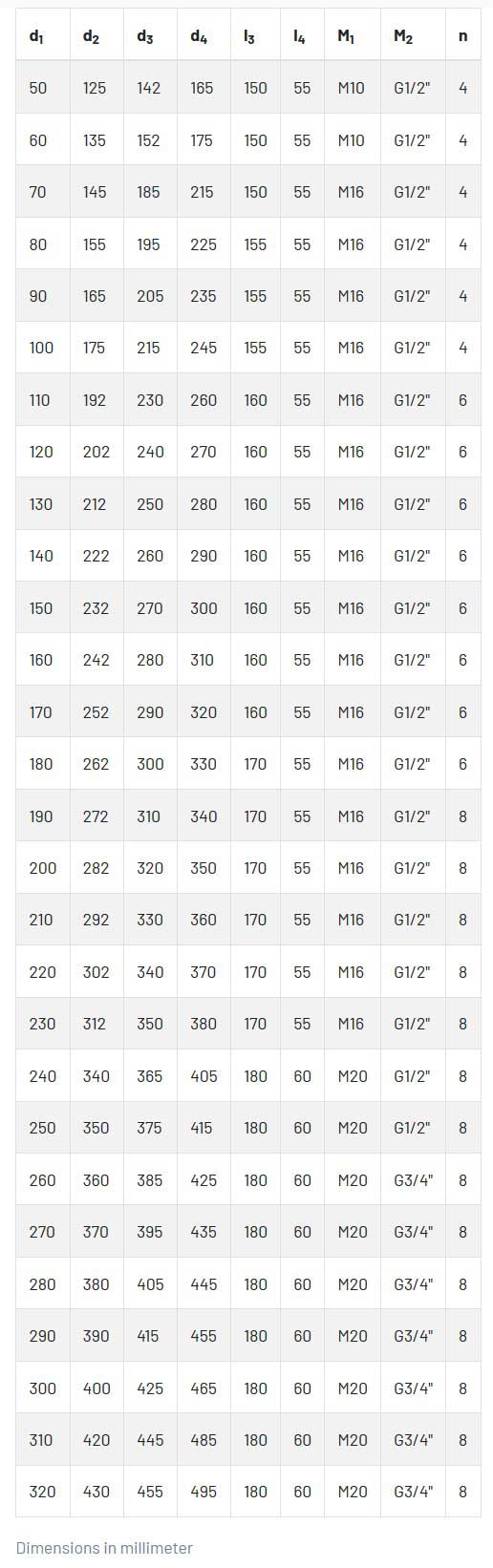

ابعاد و اندازه
