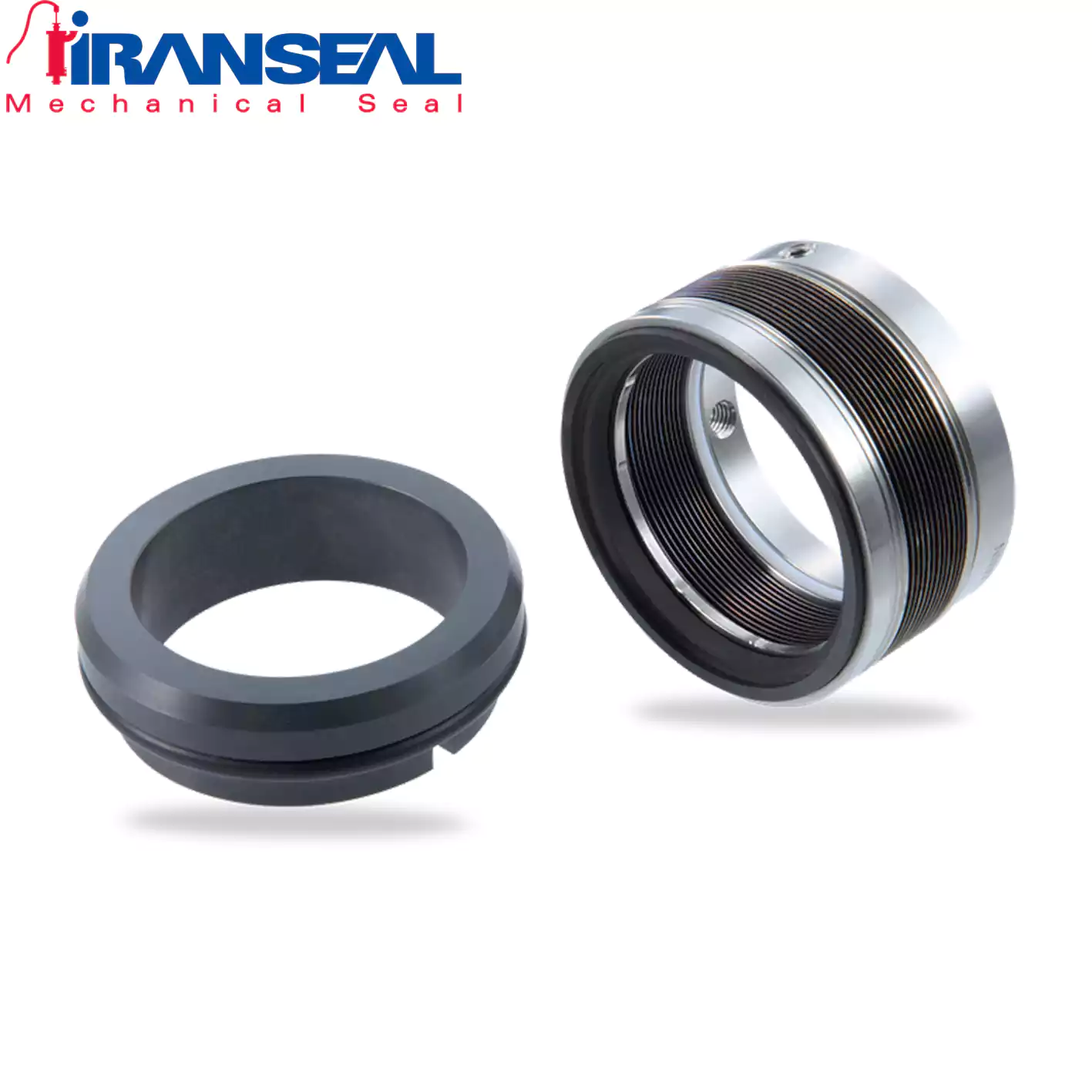

امکانات آب بند مکانیکی MFL85N
- برای شفت های بدون پله
- استفاده به صورت تکی
- کاملا بالانس
- مستقل از جهت چرخش
- برای استفاده در حرارت بالا
- تمیزکاری خودکار
- طول نصب بسیار کوتاه
رنج کارکرد
رنج کاری آب بند مکانیکی MFL85N
- استفاده در شفت های با قطر ۲۰ تا ۱۰۰ میلیمتر
- تحمل فشار ۲۵ بار
- تحمل حرارت از ۴۰- تا ۲۲۰+ درجه سانتیگراد
جنس قطعات
جنس قطعات آب بند مکانیکی MFL85N
- جنس ظاهر : Carbon graphite antimony impregnated (A), Silicon carbide (Q12)
- جنس قسمت زیرین: Silicon carbide (Q1)
- واشر: Inconel® ۷۱۸ hardened (M6), Hastelloy® C-276 (M5)
- قسمت فلزی: CrNiMo steel (G), Duplex (G1), Hastelloy® C-4 (M)
گواهینامه ها
استاندارد آب بند مکانیکی MFL85N
دارای گواهینامه EN 12756
کاربرد
کاربرد آب بند مکانیکی MFL85N
- صنعت فرآیند
- صنعت نفت و گاز
- فن آوری پالایش
- صنعت پتروشیمی
- صنایع شیمیایی
- رسانه داغ
- رسانه های سرد
- رسانه های بسیار چسبناک
جدول اجزاء
جدول اجزاء آب بند مکانیکی MFL85N
| Item | Part no. DIN 24250 |
Description |
| ۱٫۱ | ۴۷۲/۴۸۱ | Seal face with bellows unit |
| ۱٫۲ | ۴۱۲٫۱ | O-Ring |
| ۱٫۳ | ۹۰۴ | Set screw |
| ۲ | ۴۷۵ | Seat (G9) |
| ۳ | ۴۱۲٫۲ | O-Ring |

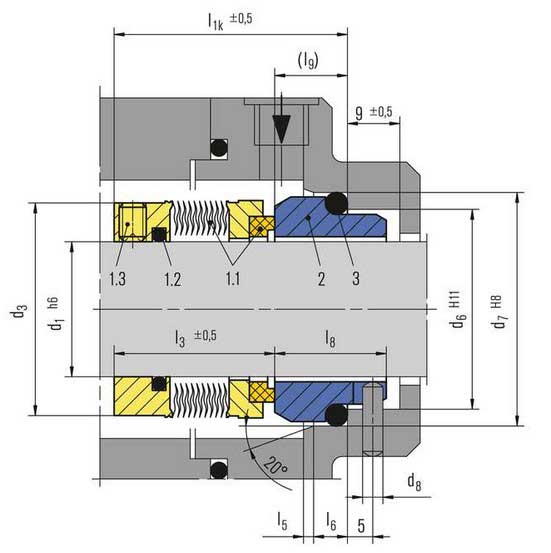

نقشه اجزاء

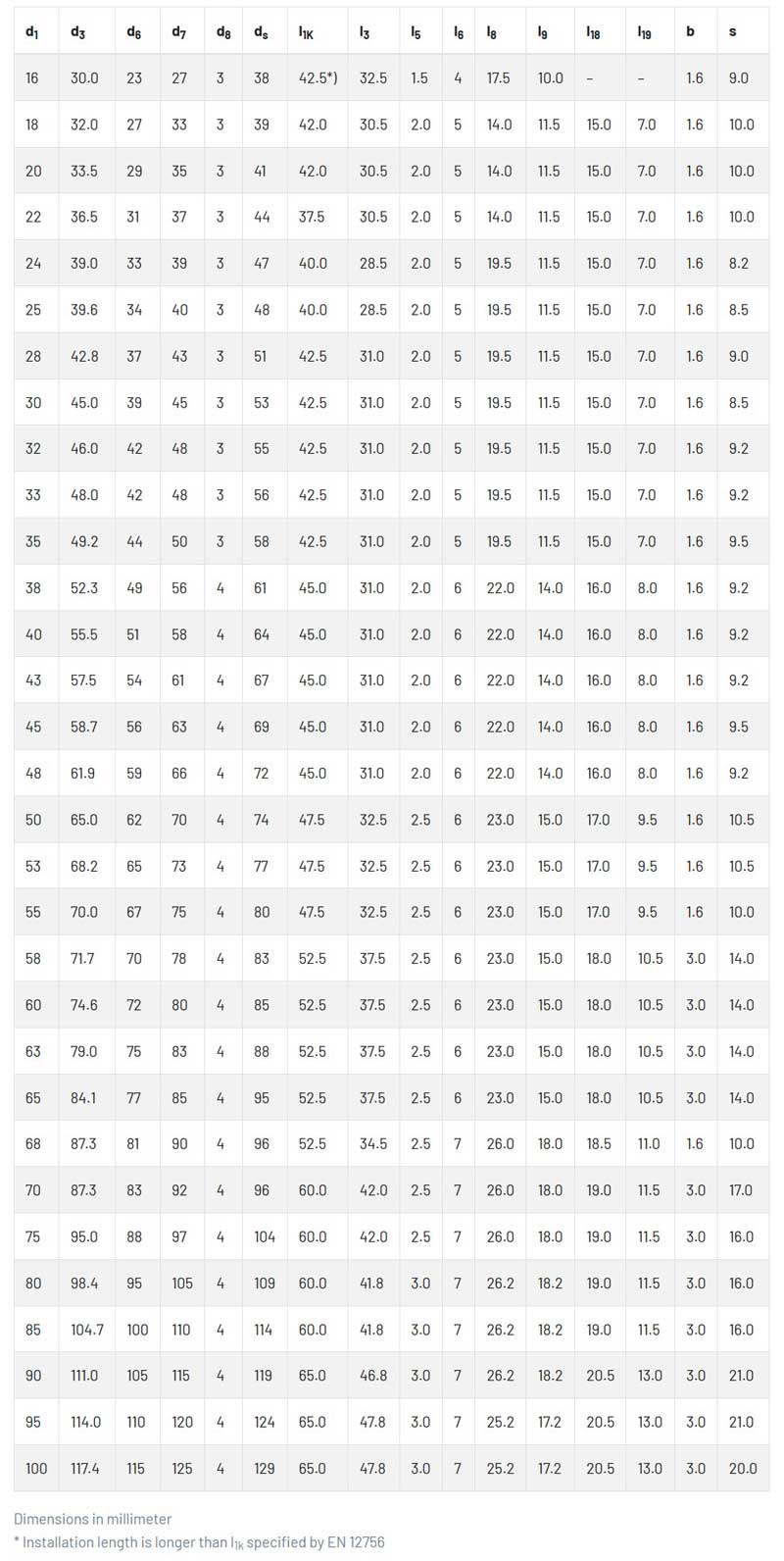

ابعاد و اندازه
