ویژگی های آب بند مکانیکی HSH-D
- برای شفت هایی که از قسمت بالا نصب می شوند.
- به صورت سیل دوبل
- کاملا بالانس می باشد
- مستقل از جهت چرخش
- وود سوراخ های تنظیم در اطراف سیل
- روغن کاری شده
- دارای کارتریج
- قطعات آماده به کار و آزمایش شده توسط کارخانه
- با یا بدون بلبرینگ در دسترس است
- شیارهای هیدرودینامیکی ثبت شده
- برای محدوده فشار بالا طراحی شده است
- ابعاد اتصال بنا به نیاز مشتریان
- در صورت درخواست گواهینامه ATEX
کاربرد های HSH-D
کاربردهای آب بند مکانیکی HSH-D
- فن آوری پالایش
- صنعت پتروشیمی
- صنایع شیمیایی
- صنعت داروسازی
- راکتورها
- همزن
- تجهیزات چرخش ویژه با درایو ورودی بالا
مشخصات فنی HSH-D
رنج کاری آب بند مکانیکی HSH-D
- نصب بر روی شفت های با قطر ۲۰ تا ۵۰۰ میلیمتر
- تحمل فشار ۲۵۰ بار
- تحمل فشار در حالت ۳ فاز ۱۰% بیشتر نسبت به تک فاز
- تحمل حرارت ۴۰- تا ۲۰۰+ درجه سانتیگراد
- سرعت جابجایی ۰ تا ۵ میلی ثانیه
جنس مواد HSH-D
جنس مواد آب بند مکانیکی HSH-D
- جنس ظاهری: Carbon graphite
- قسمت زیرین: Silicon carbide, FDA conform
- قسمت دوم سیل بنا به درخواست کاربر طراحی و تولید می گردد
جدول اجزاء HSH-D
جدول اجزاء آب بند مکانیکی HSH-D
| Item no. | Description |
| ۱ | Seal face, atmosphere side |
| ۲ | Seal face, product side |
| ۴, ۵, ۱۳, ۱۴ | O-Ring |
| ۱۱ | Seat, product side |
| ۱۲ | Seat, atmosphere side |

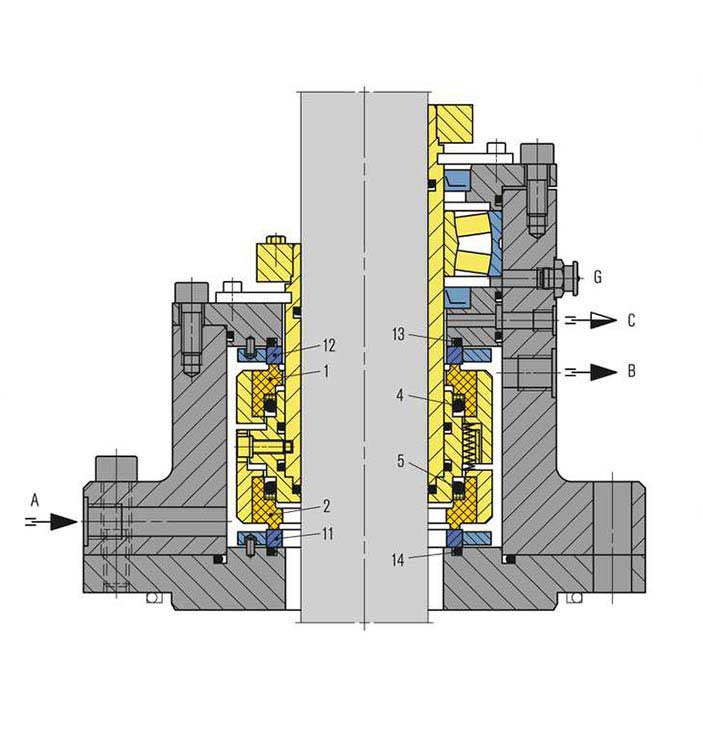

نقشه اجزاء
