ویژگی های آب بند مکانیکی CobaDGS – Zero
- روغن کاری شده
- دو جهته
- دارای کارتریج
- قابل تنظیم به صورت : تک و پشتیبان
- سیل اصلی به صورت محوری
- جدا کننده سیل نوع CobaSeal ، دارای حلقه هایی از جنس کربن
- بدون انتشار گاز متان
- دارای نیتروژن تمیز
- قدرتمند
- ایمنی بالاتر از سیل دوبل را را ارائه می دهد
- امکان ارتقاء سیل های تک ، دوتایی و پشتیبان موجود
- بدون اصلاح کمپرسور
- جایگزین کارآمد برای سیستم های آب بند هرمتیک
- برای کمپرسورهای دارای توربین های بخار و بخار و همچنین درایو برقی
کاربرد های M7N
کاربردهای آب بند مکانیکی CobaDGS
- خطوط لوله
- انبارهای گاز
- صنعت نفت و گاز
- صنایع شیمیایی
- نیروگاه ها
- کمپرسورهای گریز از مرکز
- گسترش دهنده توربو
- توربین ها
- پمپ ها
- دمنده
مشخصات فنی M7N
- قطر شفت: d = 24.5 … ۳۶۰ میلی متر (۰٫۹۶ “… ۱۴٫۱۷”)
- فشار (استاتیک و دینامیک): p = از خلاء تا ۱۶۰ بار (۲۳۲۱ PSI)
- دما : t = -46 °C … +۲۳۰ °C (-51 °F … +۴۴۶ °F)
- سرعت لغزش: vg = تا ۱۴۰ متر بر ثانیه (۴۵۹ فوت بر ثانیه)
جنس مواد M7N
جنس مواد آب بند مکانیکی CobaDGS
Stationary seal face: Silicon carbide with DLC-coating, DiamondFace-coating optional
Rotating seal face (Seat): Silicon carbide with DLC-coating, DiamondFace-coating optional
Secondary seals: FKM or other elastomers, depending on product gas composition
Metal parts: 1.4006 or other stainless steels
جدول اجزاء
جدول اجزاء آب بند مکانیکی CobaDGS-Zero
| Item | Description |
| ۱ | (Seat) Rotating seal face |
| ۲ | (Seal face) Stationary seal face |
| ۳ | Thrust ring |
| ۴ | Spring |
| ۵ | Shaft sleeve |
| ۶ | Housing |
| ۷ | Labyrinth |
| ۸ | DGS as seal on atmoshere side |
| ۹ | CobaSeal as separation seal |

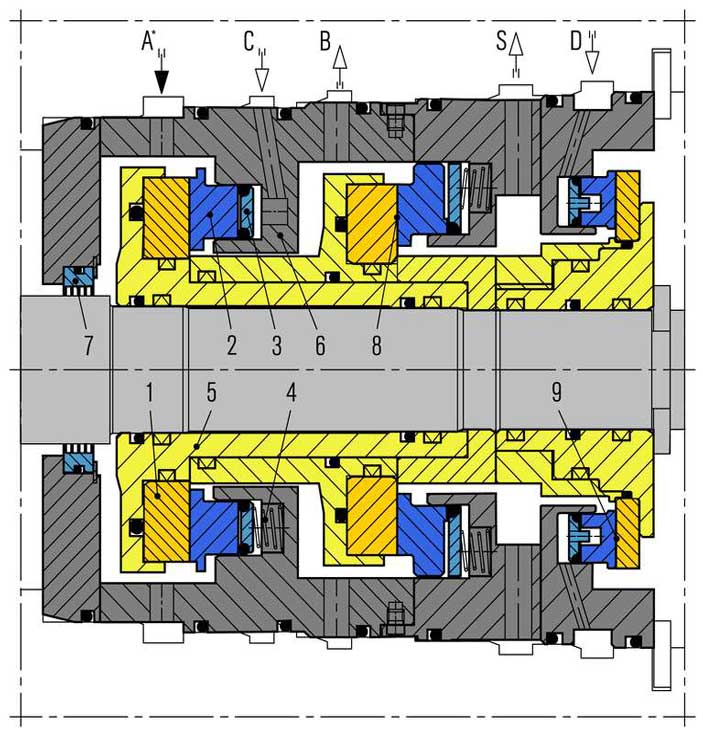

نقشه اجزاء
