امکانات آب بند مکانیکی CGSH-K
- برای شفت های لبه دار
- استفاده به صورت تکی و دوبل
- کاملا بالانس
- استفاده از واشر در اطراف سیل
- ورژن استاندارد شامل U-grooves, V-grooves
- روغنکاری شده
- در صورت خرابی فشار باز نمی شود و گاز برگشت دارده نمی شود.
- کلیه فرایند کاری بدون ایجاد اصطکاک
- بدون نیاز به فشار دیفرانسیل
ایرانسیل مرجع فروش مکانیکال سیل بورگمن در ایران
رنج کارکرد
رنج کاری آب بند مکانیکی CGSH-K
- استفاده در شفت های با قطر ۲۸ تا ۱۲۵ میلیمتر
- تحمل فشار ۲۵ بار
- تحمل حرارت از ۲۰- تا ۱۷۰+ درجه سانتیگراد
جنس قطعات
جنس قطعات آب بند مکانیکی CGSH-K
- جنس ظاهری: Carbon graphite antimony impregnated (A), Silicon carbide (Q2)
- جنس سمت مقابل: Carbon graphite resin impregnated (B), Silicon carbide (Q1)
- قسمت پایینی: Silicon carbide (Q1, Q2)
- قطعات فلزی: CrNiMo steel (G)
گواهینامه ها
استاندارد آب بند مکانیکی CGSH-K
دارای گواهینامهEN 12756
API 682 / ISO 21049
API 682 / ISO 21049
کاربرد
کاربرد آب بند مکانیکی CGSH-K
- صنایع شیمیایی
- فن آوری پالایش
- گازها و مایعات (مهر و موم های تکی)
- گازها و مایعاتی که نباید وارد جو شوند (مهر و موم دوگانه)
- گازهایی که برای envronment مضر نیستند (تک مهر)
- هواداران
- توربین های بخار کوچک
- دمنده ها
- کمپرسورهای ریشه
- پمپ ها
جدول اجزاء
جدول اجزاء آب بند مکانیکی CGSH-K
| Item | Parts no. to DIN 24250 |
Description |
| ۱٫۱ | ۴۷۲ | Sliding face |
| ۱٫۲ | ۴۱۲٫۱ | O-Ring |
| ۱٫۳ | ۴۷۴ | Thrust ring |
| ۱٫۴ | ۴۸۵ | Drive collar |
| ۱٫۵ | ۴۷۷ | Spring |
| ۱٫۶ | ۹۰۴ | Set screw |
| ۲ | ۴۷۵٫۱ | Seat |
| ۳ | ۴۱۲٫۳ | O-Ring |

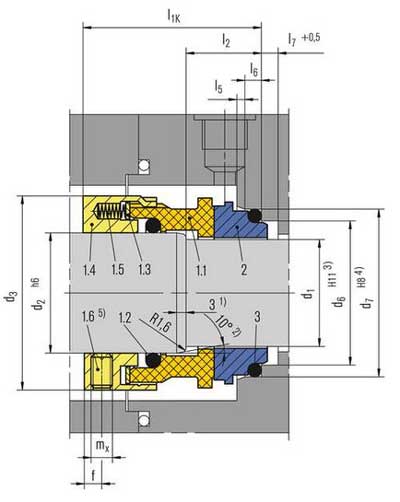

نقشه اجزاء

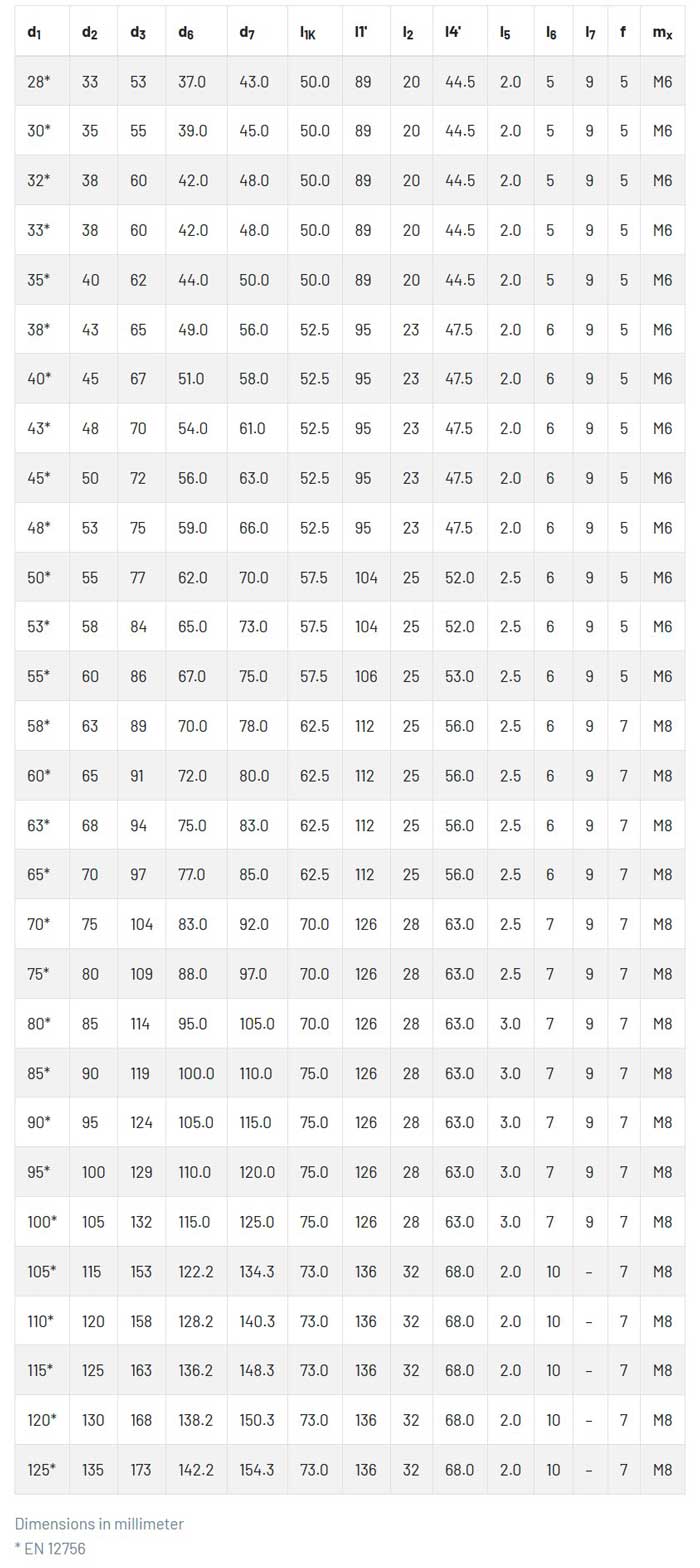

ابعاد و اندازه
