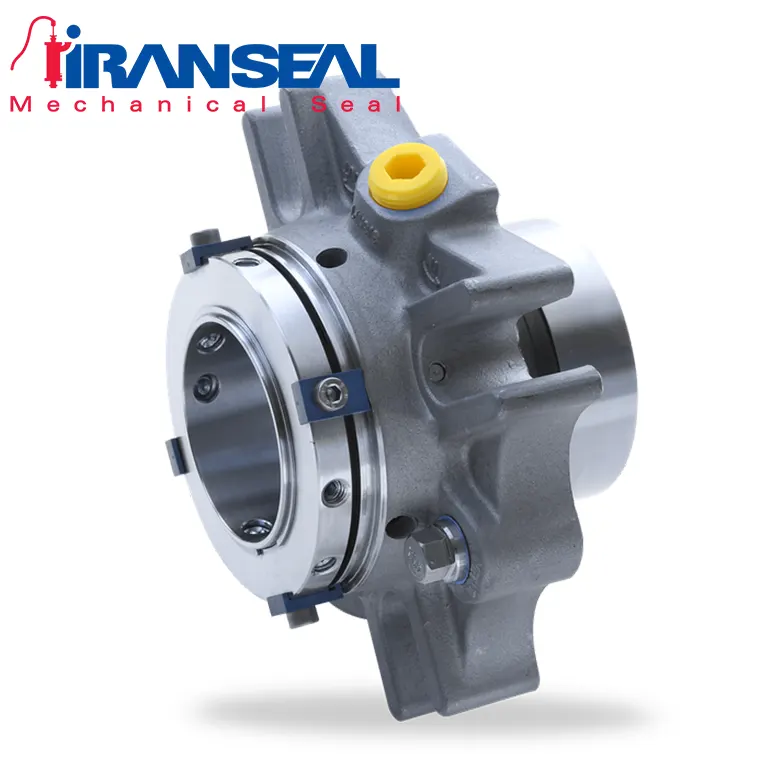

امکانات آب بند مکانیکی Cartex ANSI Single seals
- استفاده بصورت تکی
- موجود برای استاندارد های ASPN و بزرگتر از آن ABPN
- دارای کارتریج
- کاملا بالانس شده
- مستقل از جهت چرخش
- Single seals with flush (-ASPN, -ABPN) and with quench combined with lip seal (-ASQN, -ABQN) or throttle ring (-ASTN, -ABTN)
- ایده آل برای استفاده در پمپ های ANSI
- دارای استاندارد جهانی و به صورت پکیج اورجینال
- استفاده از سیل برای پروژه های استاندارد سازی
- مناسب برای استفاده در فضاهای کم
- جلوگیری از آسیب رسیدن به بلبرینگ
- نصب ساده و آسان
رنج کارکرد
رنج کاری آب بند مکانیکی Cartex ANSI Single seals
- قابل تولید در سری Cartex-ASPN, – ABPN, -ASTN, -ABTN, -ASQN, -ABQN
- نصب بروی شفت با قطر ۱٫۰۰۰ تا ۳۷۵۰ میلیمتر یا سایر سایز ها
- استفاده در حرارت از ۴۰- تا ۲۲۰+ درجه سانتیگراد
- فشار قابل تحمل در مدل BQ1 برابر ۲۵ بار
- فشار قابل تحمل در سری Q1Q1 یا U2Q1 برابر ۱۲ بار
جنس اجزاء
جنس اجزاء آب بند مکانیکی Cartex ANSI Single seals
- جنس بدنه از Silicon carbide (Q1), Carbon graphite resin impregnated (B), Tungsten carbide (U2)
- جنس قسمت نشیمنگاه : Silicon carbide (Q1)
- قسمت سیل ثانویه : FKM (V), EPDM (E), FFKM (K), Perflourocarbon rubber/PTFE (U1)
- جنس واشر: Hastelloy® C-4 (M)
- قطعات فلزی بکاررفته: CrNiMo steel (G)
گواهینامه ها
گواهینامه های آب بند مکانیکی Cartex ANSI Single seals
دارای گواهینامه و استاندارد بین المللی ANSI
کاربرد
کاربرد آب بند مکانیکی Cartex ANSI Single seals
- صنعت فرآیند سازی و تولیدی
- صنعت پتروشیمی
- صنایع شیمیایی
- صنعت داروسازی
- فناوری نیروگاه
- صنعت خمیر و کاغذ
- فن آوری آب و فاضلاب
- صنعت معدن
- صنایع غذایی و آشامیدنی
- جهانی قابل اجرا
- پمپ های با ANSI
نقشه اجزاء

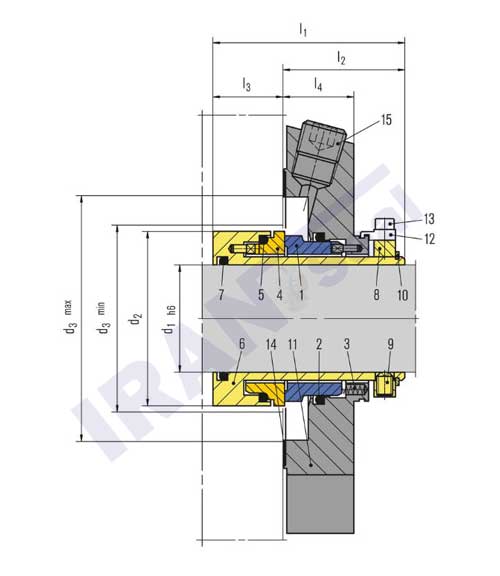

نقشه اجزاء آب بند مکانیکی Cartex ANSI Single seals
جدول اجزاء

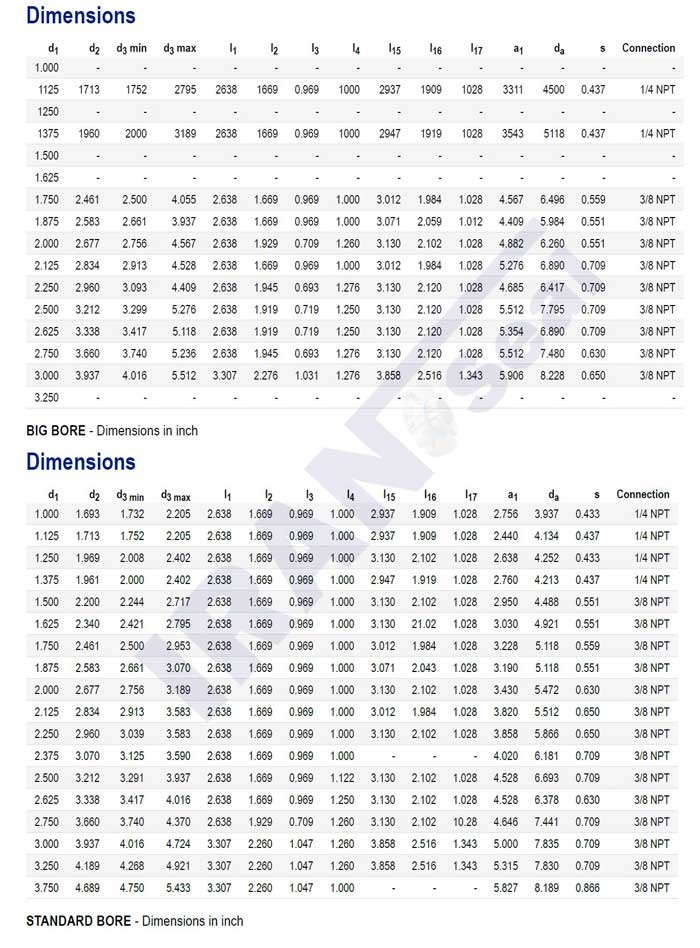

جدول ابعاد
نحوه نصب
