امکانات آب بند مکانیکی AX5
- بالانس نمی باشد
- مستقل از جهت چرخش
- دارای واشر
- فضای خیلی کمی اشغال می کند
- انتقال گشتاور عالی
- حفاظت شده توسط فنر
- نصب ساده و آسان
رنج کارکرد
رنج کاری آب بند مکانیکی AX5
- نصب بر روی محور با قطر حداکثر ۶۵ میلیمتر
- تحمل فشار ۰٫۳ بار
- تحمل دمای از ۲۰- تا ۱۰۰ درجه
جنس قطعات
جنس اجزاء آب بند مکانیکی AX5
- جنس ظاهری: Carbon graphite resin impregnated (B)
- قسمت دوم: NBR (P)
- واشر: CrNi steel (F)
- قطعات فلزی: CrNi steel (F)
موارد مصرف
کاربرد آب بند مکانیکی AX5
- صنعت فرآیند
- صنعت نفت و گاز
- فن آوری پالایش
- صنعت پتروشیمی
- صنایع شیمیایی
- صنعت داروسازی
- فناوری نیروگاه
- صنعت خمیر و کاغذ
- فن آوری آب و فاضلاب
- صنعت معدن
- صنعت خدمات ساختمانی
- صنایع غذایی و آشامیدنی
- کشتی سازی
- صنعت قند
- تولید و پردازش فلز
جدول اجزاء
جدول اجزاء آب بند مکانیکی AX5
| Item | Description |
| ۱ | Seal unit |
| ۱٫۱ | Seal ring |
| ۱٫۲ | Bellows |
| ۱٫۳ | Profiled sheet |
| ۱٫۴ | Spring |

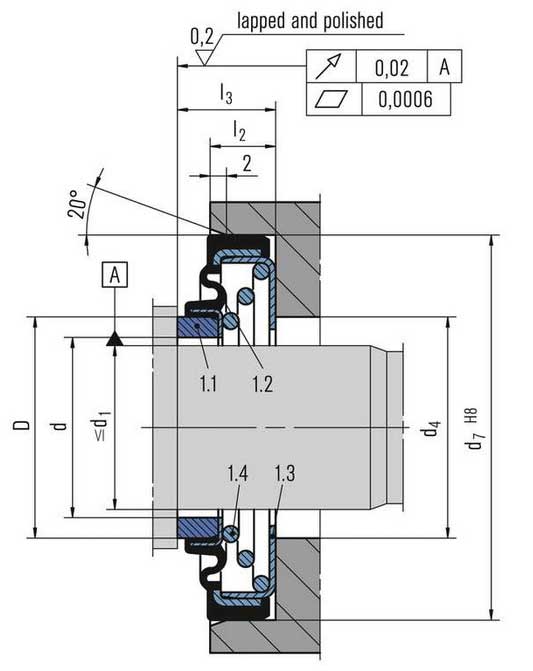

نقشه اجزاء

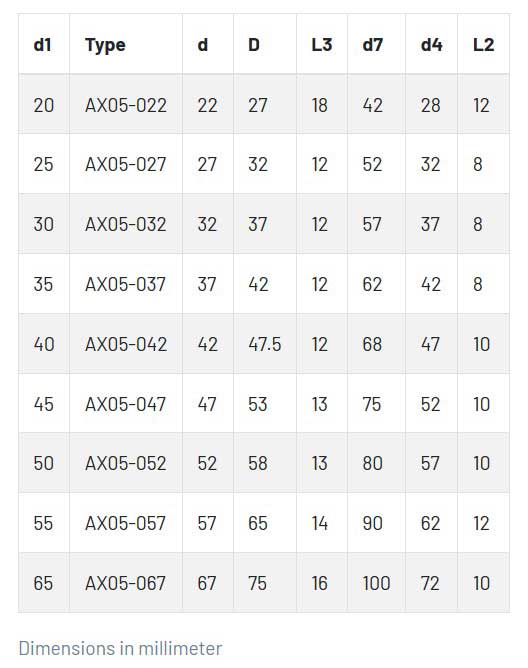

ابعاد و اندازه
