امکانات آب بند مکانیکی AX30
- نوع آب بند نامتعادل
- بستگی به جهت چرخش محور دارد
- دارای نشیمنگاه جامد
- مناسب برای طراحی سرامیک
- فشار آب روان
جنس مواد AX30
جنس مواد آب بند مکانیکی AX30
- جنس بدنه: Silicon Carbide (Q1, Q2)
- جنس نشیمنگاه: Carbon graphite resin impregnated (B), Silicon carbide (Q1, Q2)
- آب بند ثانویه: EPDM (E), NBR (P), FKM (V), FFKM (K)
- واشر: CrNiMo steel (G)
رنج کارکرد AX30
رنج کارکرد آب بند مکانیکی AX30
- قطر شفت: d1 = 10 … ۸۰ mm (0.39″ … 3.15″)
- فشار: p1= 20 bar (290 PSI)
- درجه حرارت: t = -40 °C … ۲۲۰ °C (-40 °F … ۴۲۸ °F)
- سرعت: vg = 15 m/s (49 ft/s)
گواهینامه AX30
گواهینامه های آب بند مکانیکی AX30
- دارای استاندارد EN 12756
کاربرد AX30
کاربرد آب بند مکانیکی AX30
- مناسب صنایع شیمیایی
- مناسب صنعت داروسازی
- همچنین صنایع غذایی و آشامیدنی
جدول اجزاء
جدول اجزاء آب بند مکانیکی AX30
| Item | Description |
| ۱ | Seal ring |
| ۲ | Mating ring |
| ۳, ۴ | O-Ring |
| ۵ | Spring |

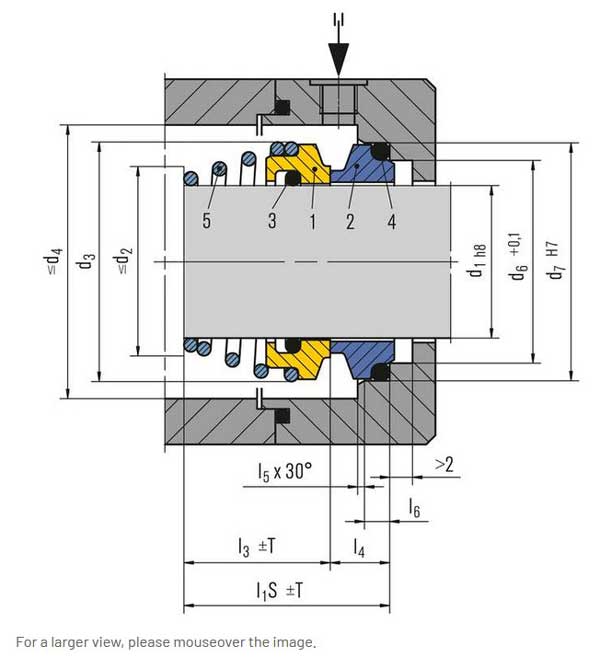

نقشه اجزاء

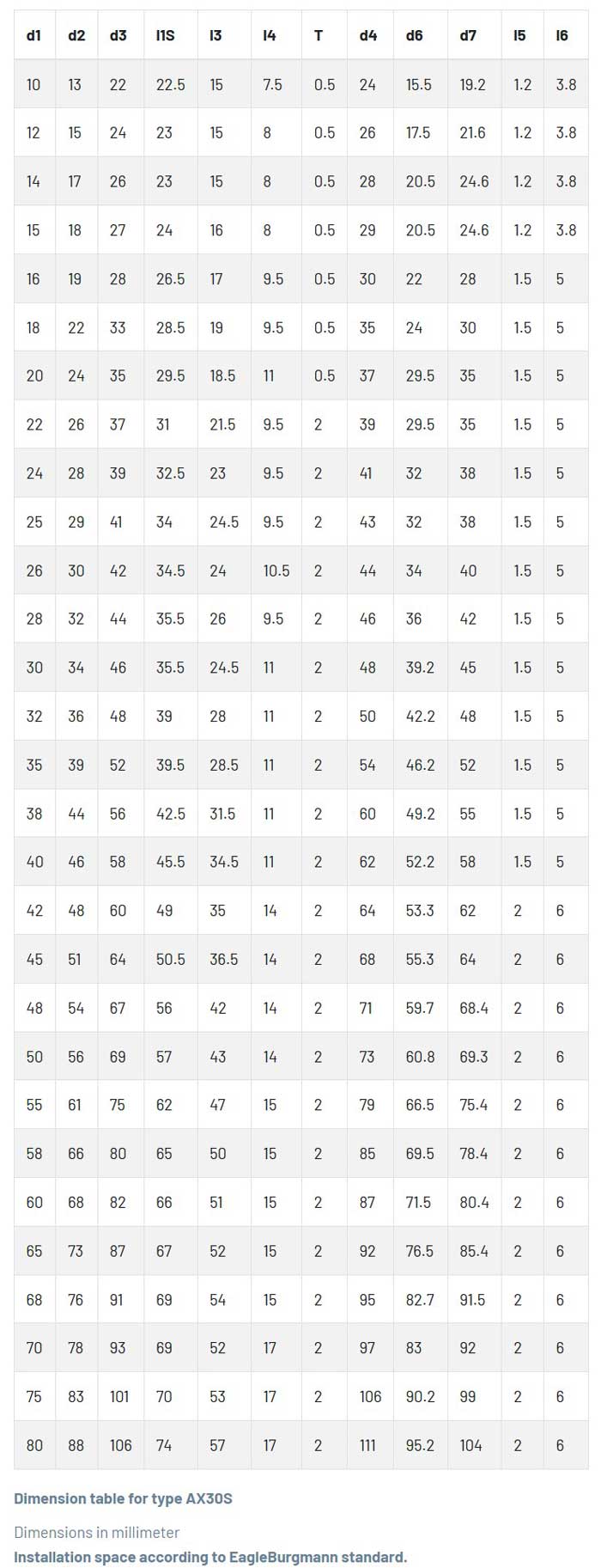

ابعاد و اندازه AX30-S

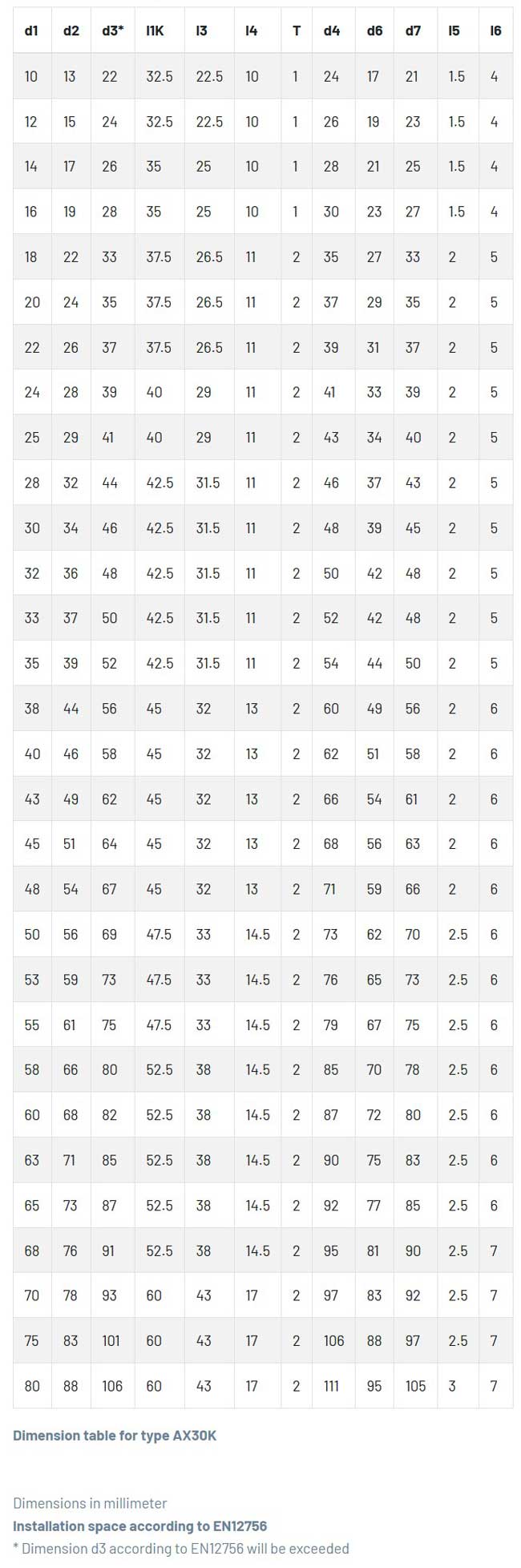

ابعاد و اندازه AX30-k
